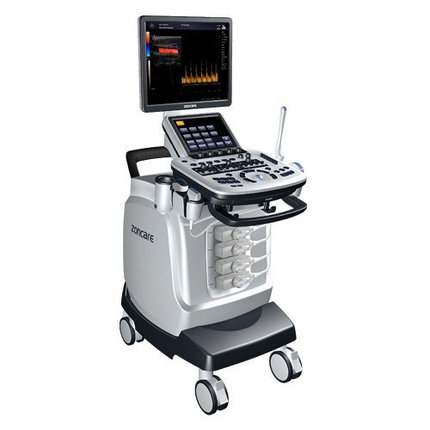

Ультразвуковой аппарат

Это новейшая разработка цифрового ультразвукового сканера с цветным допплером.

Является оптимальной решением для всех клинических ультразвуковых исследований. Комбинация технологий оптимизации качества изображения, широкополосного цифрового формирования луча, динамической фокусировки, динамической апертуры в реальном режиме времени, цветного допплера и многое другое, делает этот сканер отличной цифровой портативной ультразвуковой системой и обеспечивает полное ультразвуковое диагностирование в области брюшных, кардиологических, акушерских, гинекологических, урологических исследованиях, а также  исследовании поверхностных тканей и прилегающих периферийных сосудов.

Виды исследований:

4D Сканирование в реальном масштабе времени

Общие исследования

Технология адаптивной оптимизации и  устранения бликов изображения в исследованиях брюшной полости, малых органов и общих исследованиях

Акушерство и гинекология

Большое количество акушерских таблиц, расчетов для конвексного и вагинального датчиков. Встроенные расчеты по гинекологии.

Кардиологические и постоянного допплера

Поддержка режима сканирования с фазированной решёткой, обеспечивающее кардиологические исследования у взрослых и детей. Расширенный кардиологический пакет.

Сосудистые исследования

Исследования сосудистой системы в линейном режиме: Цветного и энергетического допплера, триплексном, с коррекцией угла и ширины стенок сосуда, а так же в режиме 2В-4В для более детального проведения исследования.

Поверхностные исследования малых органов

Высококачественное проведение исследование малых органов, высокая оптимизация изображения. Встроенные пакеты расчетов.

Мускул скелетные исследования

Исследование мышечной структуры, периферических сосудов и лимфоузлов.

Технические Характеристики

Режим сканирования:

• Конвексный, линейный, режим допплера в диапазоне 1.6 – 16.0 МГц

Виды допплера:

• импульсно-волновой
• постоянно-волновой
• энергетический
• направленный энергетический
• цветное допплеровское картирование

Регулировка изображения:

• Усиление В
• Усиление М
• Динамический диапазон
• Контроль четкости краев
• Автоматическое качество изображения
• Плотность линий в кадре
• Баланс резкости и контрастности
• Усиление допплера
• Частота допплера
• Коррекция угла
• Частота повторения импульса
• Глубина сканирования
• Ширина отображения (для линейных датчиков)
• Ориентация по вертикали, горизонтали, вращение
• Полярность изображения
• Коррекция цветовой гаммы
• Цифровое формирование луча с постоянным динамическим контролем схождения, апертуры и аподизации
• Датчики широкополосные 1.6 – 16.0 МГц, многочастотные – 7(8), не менее 192 элементов
• Сканирование не менее 256 цифровых линий со скоростью до 800 кадров/сек

Сохранение, вывод и печать результатов:

• Монитор с высокой разрешающей способностью, антибликовый, 19 дюймов
• Жесткий диск не менее 1 Tb
• 4 USB
• 1 LAN
• 2 выхода видео сигнала
• 1 RS-232
• DICOM 3.0 и программное обеспечение (опция)

Печать:

• Черно-белый видео принтер (дополнительно)
• Лазерный или струйный принтер (дополнительно)
• Внешний LCD монитор на жидких кристаллах, 21-32 дюймов (опция)

Режим работы:

• Постоянный

Потребляемая мощность:

• 235 Вт

Размеры:

• 910мм х 660мм х 1375мм

Вес:

• 68 кг

Режим отображения:

• B, 2B, 4B, M, B/M, 4D и ZOOM в реальном времени.
• Дуплексный и триплексный режим отображения
• Режим тканевой гармоники
• Цветной энергетический
• Технология фазовой матрицы
• Режим расширенного сектора для всех датчиков
• Режим трапеции для линейных датчиков

Фокусировка на излучение:

• Постоянная динамическая фокусировка

Фокусировка на прием:

• Постоянная динамическая фокусировка

Динамический диапазон:

• 0-280dB

Глубина проникновения луча:

• до 38 см
• Встроенный коннектор, для четырех активных датчиков одновременно

Цветовая гамма:

• цветное изображение (24 бит) и черно-белое (256 оттенков)
• Автоматический расчет и отображение в реальном времени результатов допплеровских измерений

Метки:

• Буквы
• Цифры
• Не менее 38 метки
• Не менее 400 фраз
• Отображение на экране всех данных медицинского учреждения, пациента и типа обследования

Отображение на экране всех данных связанных с изображением:

• глубина, частота кадров, угол/ширина, частота сканирования, плотность линий, увеличение

Установки:

• Выбор установленных параметров обследования или формирование своих собственных 40 профилей

Общие измерения:

• В режим – расстояние, площадь, длинна окружности, объём, угол, гистограмма
• М режим – расстояние, время, ритм биения сердца, наклон.
• Режим допплера – ускорение, скорость, спектральный анализ

Специальные измерения и вычисления:

Пакет программного обеспечения для вычисления и визуализации полученных данных в области:

• Абдоминальных
• Кардиологических
• Гинекологических
• Урологических
• Исследовании сосудов

Напряжение сети:

• 200-240В/50Гц
