Цифровой рентгенографический аппарат Графикс-Ц

Аппарат рентгеновский диагностический цифровой ГРАФИКС-Ц предназначен для проведения всех видов рентгенографических исследований в цифровом формате при положении пациента стоя, сидя и лежа, применяемых в общей диагностике и травматологии, в условиях стационарных рентгеновских кабинетов медицинских учреждений. Возможность легкого перемещения штанги с излучателем и приемником изображения облегчает проведение исследований под любыми углами к телу пациента. Конструкция штатива позволяет проводить исследования пациентов в латеропозиции.

Визуализация полученных цифровых рентгенограмм, их дальнейшая математическая обработка, сохранение и получение твердых копий с помощью соответствующего устройства обеспечивает программно-аппаратный комплекс, состоящий из автоматизированного рабочего места (АРМ) лаборанта и автоматизированного рабочего места (АРМ) врача-рентгенолога с устройством печати цифровых медицинских рентгеновских изображений. Аппарат ГРАФИКС-Ц заменяет собой стол снимков и вертикальную стойку снимков и представляет альтернативу рентгеновскому комплексу на 2 рабочих места без функции линейной томографии.

Спецификация поставки

Штатив снимков

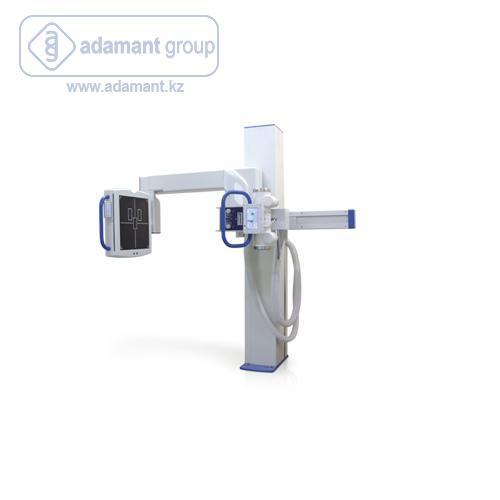

Основным штативным устройством является штатив снимков, состоящий из колонны, по которой вертикально перемещается поворотная штанга с изменяемым фокусным расстоянием. Штанга представляет собой уравновешенную консоль, с размещением на одном конце поворотного кронштейна с излучателем  и диафрагмой, а на другом – поворотного кронштейна с цифровым приемником изображения – плоскопанельным детектором. Штатив оснащен стационарным устройством для цифрового преобразования рентгеновского излучения, основанном на плоской панели (плоскопанельным цифровым детектором) . Эффективная матрица детектора не менее 3000х3000 пикселей, размер пикселя не более 143 мкм, градация серого 14 бит (16384 уровней серого).

В комплект поставки включены: диафрагма со световым центратором, растр рентгеновский отсеивающий и ионизационная камера.

Программно-аппаратный комплекс

Программно-аппаратный комплекс выполнен на основе устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ-«АККОРД» и состоит из:
- Рабочей станции лаборанта (ПК, ЖК монитор с диагональю19”, специализированное ПО);
- Рабочей станции для обработки рентгенограмм – АРМ врача-рентгенолога (ПК ЖК монитор с диагональю экрана не менее 19”, монохромный медицинский монитор с диагональю экрана не менее 20” (2 Мп), специализированное ПО).

Специализированный принтер для печати медицинских изображений

Устройство рентгеновское питающее TOP-X 850 HF

Высокочастотное питающее устройство мощностью 65 кВт  и диапазоном напряжения 40-150 кВ.

Наличие программ органоавтоматики позволяет ускорить работу врача по проведению исследований. Вместо ручной установки параметров на каждое исследование достаточно нажатия одной кнопки даже при работе с пациентами различной комплекции - на пульте управления предусмотрены и такие режимы. Предусмотрена также возможность создания персональных программ под определенные требования практикующего врача (запись до 1500 программ), а так же ручная система регулирования экспозиции.

Излучатель с рентгеновской трубкой

Излучатель с современной двухфокусной рентгеновской трубкой с характеристиками:

- ширина эффективного фокусного пятна: малого – 0,6 мм, большого – 1,2 мм;
- скорость вращения анода – 9000 об/м.

Стол-каталка рентгенографическая

Устройство для определения доз облучения пациентов

Комплект рентгенозащитной одежды

- фартук рентгенозащитный односторонний 0,35 мм Pb;
- воротник рентгенозащитный 0,35 мм Pb;
- юбка рентгенозащитная 0,35 мм Pb;
- комплект защитных пластин № 2 (4 предмета) 0,5 мм Pb.

Переговорное устройство

Комплект соединительных и высоковольтных кабелей
