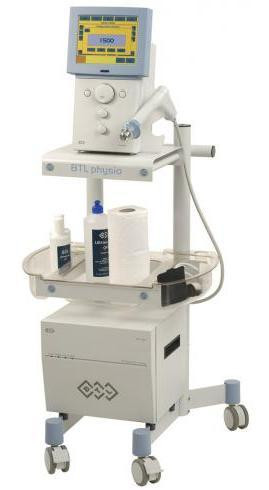

Прибор для комбинированной физиотерапии BTL-5000 Combi (модуль ударно-волновой терапии)

BTL-5000 Combi — это современный многофункциональный физиотерапевтический комплекс производства Европейского Союза (Великобритания), оснащенный модулем экстракорпоральной ударно-волновой терапии (ЭУВТ). Аппарат предназначен для неинвазивного лечения болевых синдромов и заболеваний опорно-двигательного аппарата с помощью импульсных волн высокой энергии. Прибор зарегистрирован в реестре Государственной Системы Обеспечения Единства Измерений Республики Казахстан и соответствует всем требованиям безопасности, предъявляемым к медицинским изделиям класса IIb согласно директиве MDD 93/42/EEC.

Ключевые особенности

• Высокие терапевтические параметры: Давление до 5 бар и частота до 22 Гц обеспечивают глубокое проникновение импульсной волны в ткани и эффективное воздействие на очаги патологии.
• Пакетный режим: Специальный режим для особо чувствительных пациентов, позволяющий проводить терапию с минимальным дискомфортом за счет подачи импульсов сериями с паузами.
• Интуитивное управление: 8.4-дюймовый цветной сенсорный экран с регулируемой яркостью и вертикальная конструкция блока управления обеспечивают комфортную работу с любой позиции в кабинете.
• Цветная терапевтическая энциклопедия: Встроенная база с анатомическими изображениями и протоколами лечения по 13 основным диагнозам позволяет быстро подобрать оптимальную программу терапии.
• Многоязычный интерфейс: Программное обеспечение поддерживает русский и казахский языки, что обеспечивает удобство работы медицинского персонала.
• База данных пациентов: Возможность сохранения персональных данных пациентов и привязки к индивидуальным протоколам лечения для быстрого повторного применения при последующих визитах.

Принцип действия ударно-волновой терапии

Ударно-волновая терапия основана на воздействии на ткани импульсных волн, характеризующихся резким нарастанием давления в течение крайне короткого времени (менее 100 наносекунд) и постепенным снижением с фазой отрицательного давления. В отличие от непрерывного ультразвука, импульсная волна обладает следующими свойствами:

• Высокая положительная амплитуда давления (до 15 МПа при терапевтическом применении)
• Низкая отрицательная амплитуда (1–10 МПа)
• Краткая продолжительность импульса (10–20 микросекунд)
• Быстрое нарастание давления (< 100 наносекунд)
• Низкая частота повторения (1–25 Гц)

Импульсная волна проникает через мягкие ткани с минимальными потерями и фокусируется в зоне патологии. Под ее воздействием происходит:

• Растворение кальциевых отложений (например, при пяточной шпоре)
• Улучшение микроциркуляции и васкуляризации тканей
• Стимуляция регенеративных процессов
• Купирование хронического болевого синдрома

Лечение проводится без местного обезболивания, продолжительность сеанса составляет 15–30 минут. В течение первой недели после начала терапии рекомендуется ограничить нагрузки на лечимую область.

Функциональные возможности

• Два режима работы: Одинарный (разовая подача импульсов) и постоянный (непрерывная терапия) режимы, а также пакетный режим для чувствительных пациентов.
• Гибкая настройка параметров: Плавная регулировка давления (1–5 бар) и частоты (1–22 Гц) позволяет адаптировать лечение под индивидуальные особенности пациента и характер патологии.
• Автоматические протоколы: Встроенная база из 13 запрограммированных программ лечения с автоматической настройкой параметров под конкретный диагноз.
• Информативный мониторинг: Во время процедуры на дисплее отображаются тип лечения, количество выданных и оставшихся импульсов, частота, интенсивность и другие параметры.
• Удобная навигация: Алфавитная классификация заболеваний, сенсорное управление с помощью экрана и стилуса, а также поворотные кнопки на корпусе обеспечивают быстрый доступ ко всем функциям.
• Идентификация пациентов: Сохранение данных пациентов в памяти аппарата для быстрого вызова предыдущих протоколов лечения.

Технические характеристики

Запрограммированные протоколы лечения

Аппарат содержит встроенные программы для следующих диагнозов:

• Пяточная шпора, подошвенный фасциит
• Ахиллодиния
• Предшествующий синдром тибиалиса
• Синдром наконечника коленной чашечки — коленная тендинопатия (колено «прыгуна»)
• Боль в местах прикреплений подколенных сухожилий
• Бурсит поверхностный — боль в области бедра
• Боль в области паха
• Боль в области плеча (кальцинирование, тендинит, синдром «столкновения»)
• Эпикондилит плечевой кости лучевой/локтевой — «теннисный» локоть
• Экзостозы соединений мелких суставов при 1-й стадии артроза
• Боль в ладонной стороне запястья
• Хронические энтезопатии
• Триггерные точки

Комплектация

Стандартная комплектация:

• Аппарат для ударно-волновой терапии с 8.4" цветным сенсорным экраном — 1 шт.
• Воздушный компрессор — 1 шт.
• Тележка — 1 шт.
• Аппликатор с 15 мм датчиком — 1 шт.
• Мультифокусирующий датчик 9 мм — 1 шт.
• Мультифокусирующий датчик 15 мм — 1 шт.
• Сменный патрон — 1 шт.
• Сменный патрон для SWT аппликатора — 1 шт.
• Гель для ультразвука и SWT 1 литр — 1 шт.
• Кабель питания — 2 шт.
• Соединительный кабель — 1 шт.
• Стилус для управления на сенсорном дисплее — 1 шт.
• Чехол — 2 шт.

Преимущества для медицинской практики

• Высокая клиническая эффективность: Ударно-волновая терапия является одним из наиболее эффективных методов лечения хронических болевых синдромов опорно-двигательного аппарата, занимающих второе место среди причин нетрудоспособности.
• Неинвазивность: Лечение проводится без хирургического вмешательства и местного обезболивания, что снижает риски для пациента и ускоряет реабилитацию.
• Универсальность применения: Широкий спектр показаний — от пяточной шпоры до тендинитов, бурситов и артрозов — позволяет использовать аппарат в отделениях травматологии, ортопедии, спортивной медицины и реабилитации.
• Экономическая эффективность: Встроенные протоколы лечения и база данных пациентов сокращают время подготовки к процедуре и повышают пропускную способность кабинета.
• Безопасность: Автоматическая стабилизация параметров, пакетный режим для чувствительных пациентов и соответствие международным стандартам безопасности (MDD 93/42/EEC класс IIb) обеспечивают защиту пациента и врача.
• Эргономика рабочего места: Вертикальная конструкция блока управления, регулируемая яркость дисплея и тележка для удобного размещения оборудования оптимизируют рабочее пространство физиотерапевтического кабинета.

Рекомендации по применению

Прибор BTL-5000 Combi (модуль ЭУВТ) идеально подходит для оснащения:

• Кабинетов физиотерапии в многопрофильных стационарах
• Отделений травматологии и ортопедии
• Центров спортивной медицины и реабилитации
• Частных клиник и медицинских центров
• Санаторно-курортных учреждений
• Кабинетов лечения болевых синдромов

Важные примечания

Прибор BTL-5000 Combi является медицинским изделием и должен эксплуатироваться только квалифицированным медицинским персоналом, прошедшим обучение методам ударно-волновой терапии. Перед применением необходимо ознакомиться с руководством по эксплуатации и соблюдать все требования производителя по техническому обслуживанию, включая регулярную замену сменных патронов и использование только оригинального геля. Лечение должно проводиться в соответствии с показаниями и противопоказаниями, указанными в методических рекомендациях. В течение первой недели после начала курса терапии пациенту рекомендуется ограничить нагрузки на лечимую область для достижения оптимального терапевтического эффекта.
